GSL伸縮型鼓形齒式聯軸器
詳細參數:

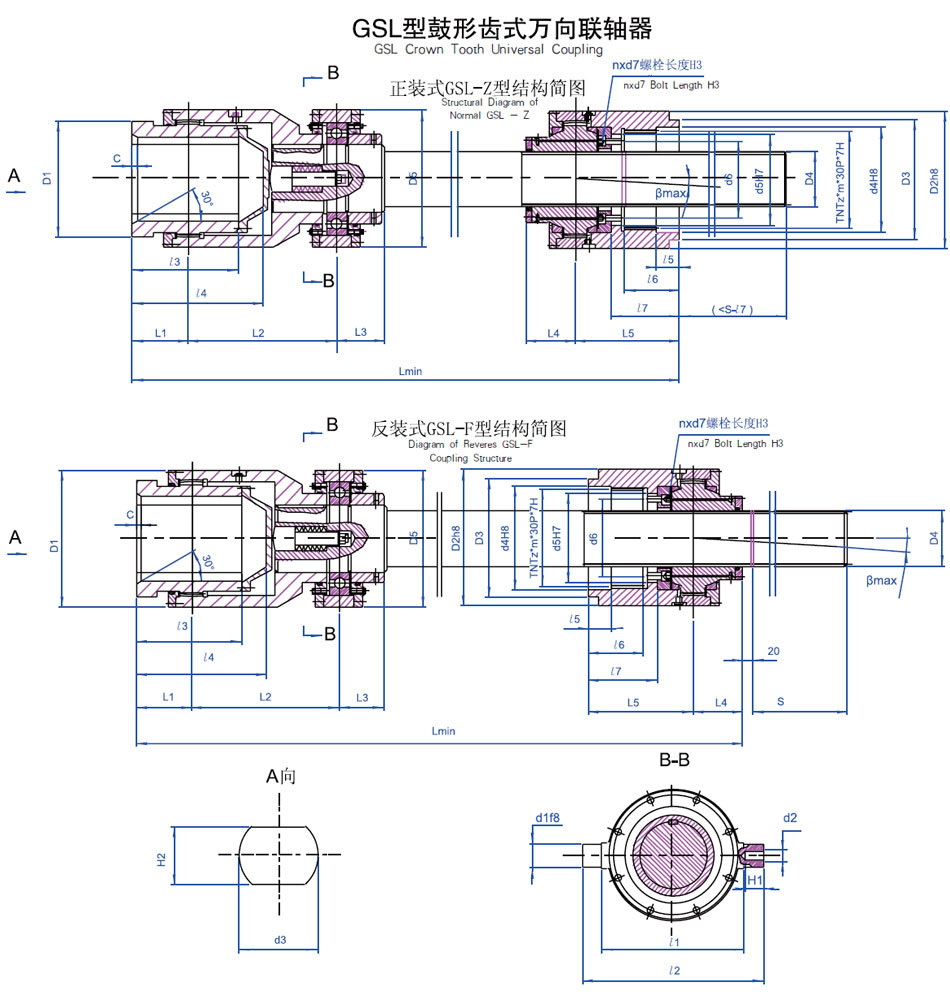

正/反裝式GSL伸縮型鼓形齒式聯軸器參數表(根據JB/T10540-2005)
型號規格 |
公稱轉矩 |
軸線 |
外形尺寸 |
伸縮量 |
耳軸尺寸 |
||||||||||||||
L1 |
L2 |
L3 |
L4 |
L5 |
Lmin |
D1 |
D2 |
D3 |
D4 |
D5 |
d1 |
l1 |
l2 |
d2*H1 |
|||||
正裝Z型 |
反裝F型 |
||||||||||||||||||
GSL-Z/F200 |
31.5 |
≤1.5° |
90 |
250 |
50 |
80 |
190 |
710 |
960 |
200 |
200 |
170 |
88 |
200 |
|
40 |
200 |
345 |
M20*35 |
GSL-Z/F250 |
50 |
105 |
280 |
60 |
90 |
195 |
780 |
1050 |
250 |
258 |
220 |
105 |
250 |
45 |
270 |
425 |
M20*35 |
||
GSL-Z/F285 |
80 |
115 |
315 |
60 |
105 |
205 |
850 |
1140 |
285 |
270 |
245 |
120 |
270 |
50 |
278 |
442 |
M20*40 |
||
GSL-Z/F300 |
100 |
115 |
315 |
62 |
108 |
205 |
855 |
1165 |
300 |
280 |
250 |
124 |
280 |
600 |
50 |
292 |
487 |
M24*45 |
|
GSL-Z/F335 |
140 |
130 |
360 |
65 |
135 |
235 |
975 |
1315 |
335 |
330 |
280 |
150 |
300 |
55 |
293 |
488 |
M24*45 |
||
GSL-Z/F355 |
180 |
130 |
360 |
75 |
145 |
245 |
1005 |
1360 |
355 |
350 |
310 |
174 |
330 |
55 |
312 |
505 |
M24*45 |
||
GSL-Z/F390 |
224 |
140 |
390 |
80 |
155 |
255 |
1070 |
1450 |
390 |
380 |
335 |
180 |
360 |
60 |
360 |
570 |
M24*50 |
||
GSL-Z/F405 |
250 |
140 |
390 |
80 |
155 |
255 |
1070 |
1450 |
405 |
400 |
340 |
194 |
390 |
60 |
390 |
580 |
M24*50 |
||
GSL-Z/F440 |
315 |
150 |
430 |
85 |
165 |
260 |
1140 |
1540 |
440 |
440 |
375 |
208 |
410 |
65 |
420 |
650 |
M24*50 |
||
GSL-Z/F475 |
400 |
155 |
460 |
85 |
165 |
265 |
1180 |
1600 |
475 |
480 |
415 |
220 |
450 |
70 |
460 |
684 |
M36*70 |
||
GSL-Z/F510 |
500 |
160 |
490 |
90 |
180 |
310 |
1280 |
1750 |
510 |
520 |
430 |
245 |
480 |
700 |
80 |
500 |
770 |
M36*70 |
|
GSL-Z/F550 |
630 |
160 |
510 |
95 |
180 |
310 |
1300 |
1770 |
550 |
550 |
470 |
252 |
510 |
85 |
520 |
800 |
M36*70 |
||
GSL-Z/F580 |
750 |
165 |
515 |
98 |
185 |
320 |
1315 |
1790 |
580 |
560 |
485 |
258 |
525 |
90 |
540 |
850 |
M42*80 |
||
GSL-Z/F610 |
840 |
225 |
580 |
105 |
210 |
360 |
1550 |
2060 |
610 |
610 |
520 |
280 |
580 |
100 |
600 |
940 |
M42*90 |
||
GSL-Z/F660 |
1050 |
245 |
640 |
115 |
230 |
390 |
1690 |
2230 |
660 |
660 |
540 |
295 |
630 |
100 |
650 |
990 |
M42*80 |
||
GSL-Z/F710 |
1300 |
265 |
680 |
125 |
250 |
410 |
1800 |
2380 |
710 |
710 |
580 |
315 |
680 |
110 |
700 |
1070 |
M42*80 |
||
GSL-Z/F760 |
1600 |
290 |
730 |
135 |
260 |
430 |
1920 |
2540 |
760 |
760 |
620 |
340 |
740 |
120 |
750 |
1150 |
M42*80 |
注:Z-表示正裝,F-表示反裝
(mm)
型號 |
軋輥端聯接尺寸 |
減速機端聯接尺寸 |
質量 kg |
轉動慣量kg.m2 |
|||||||||||||||
d3 max |
H2 max |
l3max |
l4max |
C |
d4 |
d5 |
d6 |
m×z |
n×d7×H3 |
l5 |
l6 |
l7 |
Lmin |
每增長100mm |
Lmin |
每增長100mm |
|||
公稱尺寸 |
極限 |
公稱 |
極限 |
||||||||||||||||
GSL-Z/F200 |
125 |
+0.20 |
95 |
+0.20 |
135 |
175 |
10 |
155 |
130 |
110 |
4×36 |
6×M10×25 |
35 |
85 |
120 |
150 |
4.77 |
0.75 |
0.024 |
GSL-Z/F250 |
150 |
110 |
195 |
235 |
15 |
195 |
170 |
150 |
4×46 |
8×M10×25 |
35 |
90 |
125 |
207 |
6.80 |
1.62 |
0.05 |
||
GSL-Z/F285 |
165 |
120 |
205 |
245 |
220 |
195 |
175 |
4×46 |
10×M10×25 |
40 |
95 |
130 |
291 |
8.88 |
2.95 |
0.09 |
|||
GSL-Z/F300 |
180 |
130 |
210 |
250 |
220 |
195 |
175 |
5×42 |
12×M12×30 |
45 |
100 |
132 |
322 |
9.48 |
3.62 |
0.11 |
|||
GSL-Z/F335 |
195 |
+0.25 |
150 |
+0.25 |
210 |
255 |
245 |
220 |
200 |
5×46 |
12×M12×30 |
50 |
100 |
150 |
460 |
13.87 |
6.45 |
0.19 |
|
GSL-Z/F355 |
195 |
150 |
215 |
255 |
260 |
240 |
220 |
5×50 |
12×M12×30 |
50 |
100 |
150 |
507 |
18.67 |
7.99 |
0.29 |
|||
GSL-Z/F390 |
220 |
+0.35 |
170 |
+0.35 |
230 |
275 |
25 |
280 |
260 |
240 |
5×54 |
12×M12×30 |
50 |
100 |
150 |
650 |
19.98 |
12.36 |
0.38 |
GSL-Z/F405 |
240 |
180 |
240 |
285 |
305 |
280 |
260 |
5×58 |
12×M12×30 |
50 |
110 |
155 |
785 |
23.20 |
16.09 |
0.48 |
|||
GSL-Z/F440 |
260 |
190 |
250 |
295 |
336 |
306 |
276 |
6×54 |
12×M16×40 |
50 |
115 |
155 |
836 |
26.67 |
20.23 |
0.65 |
|||
GSL-Z/F475 |
280 |
210 |
272 |
317 |
365 |
330 |
300 |
6×58 |
12×M16×40 |
50 |
115 |
155 |
1032 |
29.84 |
29.11 |
0.84 |
|||
GSL-Z/F510 |
300 |
+0.40 |
230 |
+0.40 |
300 |
355 |
30 |
390 |
345 |
315 |
6×62 |
12×M16×40 |
50 |
130 |
170 |
1531 |
37.01 |
49.78 |
1.20 |
GSL-Z/F550 |
320 |
240 |
320 |
375 |
400 |
370 |
320 |
6×64 |
12×M16×40 |
50 |
130 |
170 |
1537 |
39.15 |
58.12 |
1.48 |
|||
GSL-Z/F580 |
340 |
260 |
325 |
388 |
405 |
370 |
320 |
6×66 |
12×M16×40 |
50 |
135 |
175 |
1769 |
41.04 |
74.39 |
1.73 |
|||
GSL-Z/F610 |
400 |
300 |
420 |
470 |
35 |
455 |
420 |
370 |
8×54 |
12×M20×50 |
50 |
160 |
210 |
2492 |
48.34 |
115.9 |
2.25 |
||
GSL-Z/F660 |
420 |
320 |
440 |
500 |
485 |
440 |
400 |
8×58 |
12×M20×50 |
60 |
180 |
230 |
3178 |
53.65 |
173.1 |
2.92 |
|||
GSL-Z/F710 |
460 |
350 |
480 |
540 |
40 |
530 |
475 |
430 |
10×50 |
12×M20×50 |
60 |
190 |
240 |
3693 |
61.18 |
232.7 |
3.85 |
||
GSL-Z/F760 |
500 |
380 |
530 |
590 |
570 |
515 |
470 |
10×54 |
12×M20×50 |
60 |
200 |
250 |
4592 |
71.27 |
331.5 |
5.15 |
注:
1.兩端聯接尺寸(軋輥端扁孔直徑、長度和減速器端模數和齒數)是按最大結構尺寸給出的,當實際需要更改時,可在此范圍內進行調整.
2.Lmin為聯軸器允許制造的最短長度尺寸,實際工作需要的最短長度以及伸縮量可根據實際需要確定,但必須≧Lmin
3.表中的質量和轉動慣量是按Lmin(不包含伸縮量時)計算的近似值,實際重量和轉動慣量應加上伸縮量段花鍵軸的的相應增量.
GSL系列鼓形齒式聯軸器選型說明
GCL鼓形齒萬向聯軸器的選用
GSL鼓形齒萬向聯軸器應根據負荷情況、計算轉矩、軸端直徑和工作轉速等綜合考慮進行選擇。聯軸器的計算轉矩按下式計算:
式中:TC—計算轉矩,N.m;
K-負荷性質系數;
T-理論轉矩,N.m;
Pw-驅動功率,kW;
n-工作轉速,r/min
Tn-公稱轉矩,N.m;
負荷性質系數K
工作機械負荷性質 |
K |
工作機械負荷性質 |
K |
負荷均勻,工作平穩 |
1.0 |
較大沖擊負荷和頻繁正、反轉 |
1.3—1.5 |
負荷不均,中等沖擊 |
1.1—1.3 |
特大沖擊負荷和頻繁正、反轉 |
>1.5-2.25 |
轉速與角向補償量的變化對傳遞轉矩的影響,即: Tc≤K1Tn---------------------------------------------- (2)

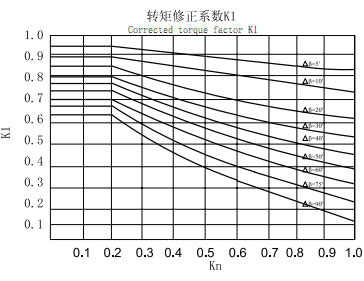

式中:K1-轉矩修正系數,由圖查得,圖中Kn見式(3)
Kn=n/ (n) ----------------------------------------------- (3)
式中,Kn-轉速系數,r/min; n-工作轉速r/min;
(n)-許用轉速,按聯軸器回轉直徑以及線速度45m/s確定的轉速,r/min
選用GSL聯軸器時,其工作轉速必須低于臨界轉速nc。
臨界轉速nc按式(4)計算:
nc=1.195×108×D/L2---------------------------------- (4)
式中:nc-臨界轉速,r/min D-中間軸直徑,mm L-兩鼓形齒中心截面間距離,mm
實際工作轉速應≤0.75 nc
標記示例:回轉直徑為250mm,工作長度為1500mm,伸縮量為700mm,
減速器側聯接尺寸為INT4*46*30P8F,軋輥側扁孔尺寸為φ150×110的正裝式
GSL鼓形齒聯軸器記為:
GSL-Z250×1500+700 INT4×46×30P8F/150×110
